Heizkreisverteiler Fußbodenheizung
Der Heizkreisverteiler ist die Schaltzentrale Ihrer Fußbodenheizung. Stellantriebe, Durchflussmesser, Regulierventile: Wir prüfen alle Komponenten, tauschen defekte Teile und erweitern bei Bedarf um weitere Heizkreise.
Aufbau eines Heizkreisverteilers

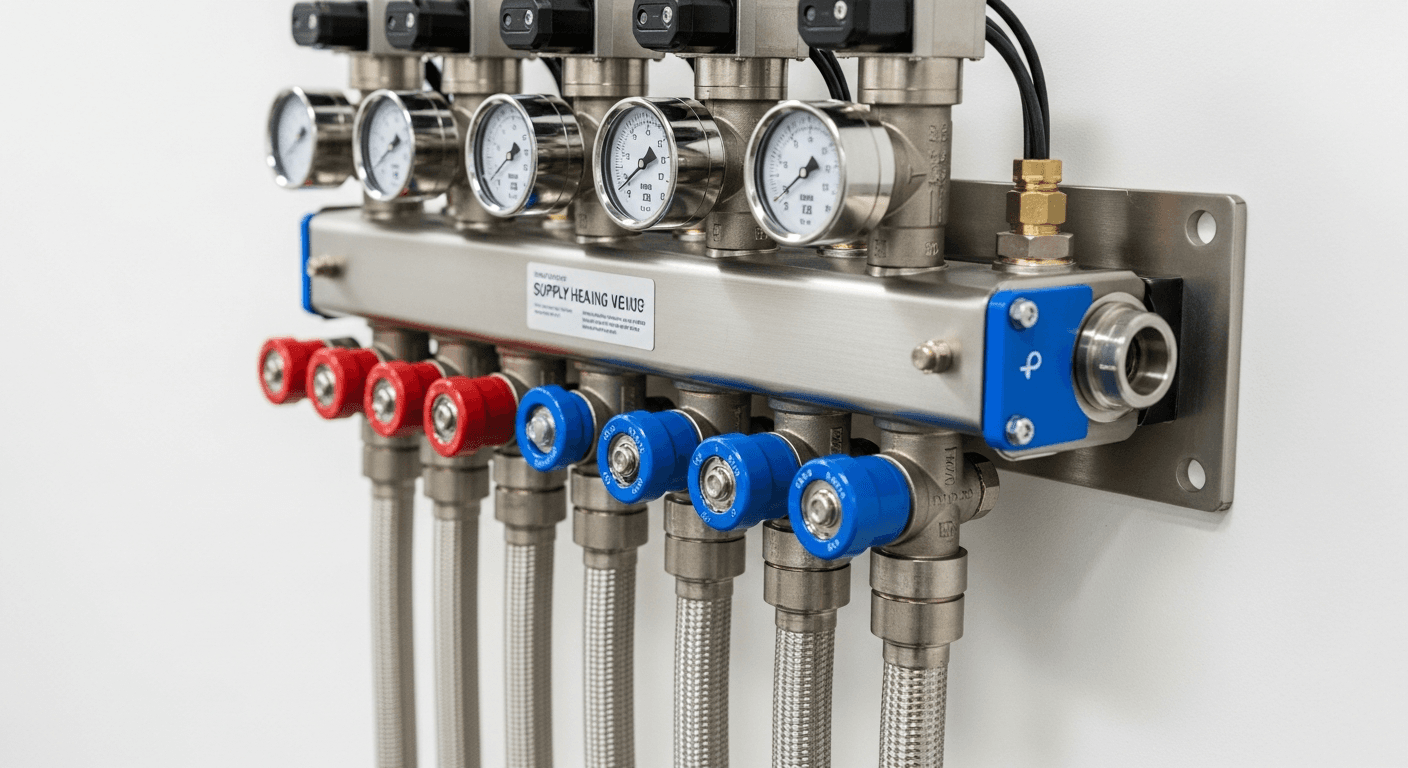

Ein Heizkreisverteiler besteht aus mehreren Komponenten, die zusammen dafür sorgen, dass jeder Raum mit der richtigen Wassermenge und Temperatur versorgt wird.
Vorlauf-Sammelrohr
Verteilt das heiße Wasser vom Kessel auf alle Heizkreise. Das Vorlaufrohr liegt oben und ist mit den Stellantrieben bestückt.
Rücklauf-Sammelrohr
Sammelt das abgekühlte Wasser aus allen Heizkreisen und führt es zurück zum Kessel. Sitzt unterhalb des Vorlaufrohrs.
Stellantriebe
Thermische oder motorische Aktoren öffnen und schließen jeden Heizkreis nach Signal des Raumthermostats. Häufigste Fehlerquelle.
Durchflussmesser
Zeigen die Wassermenge je Heizkreis in Litern pro Minute an. Unverzichtbar für den hydraulischen Abgleich.
Regulierventile
Begrenzen den maximalen Durchfluss je Heizkreis. Werden beim hydraulischen Abgleich auf den berechneten Wert eingestellt.
Absperr- und Entlüftungsventile
Absperrventile trennen einzelne Heizkreise für Wartungsarbeiten. Entlüftungsventile entfernen Luft aus dem System.
Schema eines Heizkreisverteilers
Stellantrieb
Bad
28 °C
Durchflussmesser
Stellantrieb
Schlafzimmer
22 °C
Durchflussmesser
Stellantrieb
Küche
24 °C
Durchflussmesser
Stellantrieb
Wohnzimmer
26 °C
Durchflussmesser
Aufbau im Detail
Vorlauf und Rücklauf
Zwei parallele Balken verteilen heißes Wasser auf alle Kreise und führen abgekühltes Wasser zum Kessel zurück.
Gängige Verteilergrößen
Standardverteiler bieten 2 bis 12 Anschlüsse. In größeren Gebäuden werden mehrere Verteiler auf Etagen aufgeteilt.
Schwebekörper-Anzeige
Durchflussmesser am Rücklaufbalken zeigen den Volumenstrom je Kreis an, Grundlage für den hydraulischen Abgleich.
Stellantriebe
Empfangen das Signal vom Thermostat und öffnen oder schließen den Heizkreis. Thermische Varianten arbeiten langsam, motorische reagieren schneller.
Entlüftung und Absperrung
Entlüftungsventile entfernen Luft aus dem System. Absperrventile ermöglichen die Wartung einzelner Kreise ohne die gesamte Anlage abzuschalten.
Füll- und Entleerungshähne
Über diese Hähne wird das System befüllt, gespült oder vor Reparaturen entleert. Sitzen an den Enden beider Sammelrohre.
Edelstahl-Verteiler
- Korrosionsbeständig bei aggressivem Heizungswasser
- Langlebiger als Messing, auch bei O₂-durchlässigen Rohren
- Empfehlung bei Neubau und Kompletttausch
Messing-Verteiler
- Günstiger in der Anschaffung
- Ausreichend bei guter Wasserqualität
- Kann bei Sauerstoffeintrag korrodieren
Typische Probleme am Heizkreisverteiler
Defekte Stellantriebe
Stellantriebe öffnen oder schließen nicht mehr. Folge: Ein Heizkreis heizt dauerhaft oder gar nicht, ein Raum wird zu warm oder bleibt kalt.
Undichte Verschraubungen
Leckagen an den Verschraubungen zwischen Verteiler und Heizrohr. Oft erkennbar an Kalkflecken oder Feuchtigkeit am Verteilergehäuse.
Korrosion am Messing-Verteiler
Ältere Messing-Verteiler können durch Sauerstoffeintrag oder aggressives Heizungswasser korrodieren. Sichtbar als grünliche Ablagerungen.
Fehlende oder defekte Durchflussmesser
Ohne funktionierende Durchflussmesser ist kein hydraulischer Abgleich möglich. Häufig fehlen sie bei älteren Verteilermodellen komplett.
Zu wenig Heizkreise
Beim Umbau oder Anbau wurden neue Räume nicht berücksichtigt. Der vorhandene Verteiler hat keine freien Anschlüsse mehr für zusätzliche Heizkreise.
Falsch eingestellte Ventile
Regulierventile wurden nie eingestellt oder nach Umbauarbeiten nicht angepasst. Einzelne Heizkreise werden über- oder unterversorgt.
Wann muss ein Heizkreisverteiler getauscht werden?
Korrosion am Gehäuse
Grünliche Verfärbungen an Messing-Verteilern deuten auf Korrosion hin. Poröses Material führt zu Undichtigkeiten, die sich nicht mehr abdichten lassen.
Mehrfache Undichtigkeiten
Einzelne tropfende Verschraubungen lassen sich nachziehen. Sind mehrere Anschlüsse gleichzeitig undicht, liegt allgemeine Materialermüdung vor.
Keine Ersatzteile verfügbar
Bei sehr alten Verteilern sind passende Durchflussmesser oder Ventile nicht mehr erhältlich. Ohne Durchflussmesser ist kein hydraulischer Abgleich möglich.
Kompletttausch sinnvoll
- Korrosion hat das Gehäuse porös gemacht
- Mehrere Anschlüsse gleichzeitig undicht
- Erweiterung geplant, keine freien Anschlüsse
- Keine Ersatzteile mehr am Markt
Einzelreparatur reicht
- Einzelner Stellantrieb defekt
- Durchflussmesser einzeln austauschbar
- Dichtung an einer Verschraubung ersetzen
- Regulierventil nachjustieren
Ablauf beim Tausch
Heizung absperren, Wasser ablassen, alten Verteiler demontieren, neuen Verteiler anschließen, System befüllen, entlüften, Dichtheitsprüfung und hydraulischer Abgleich. Dauer: ein halber bis ganzer Arbeitstag.
Was wir beim Heizkreisverteiler prüfen
Stellantriebe
- Funktion aller Stellantriebe prüfen (öffnen/schließen)
- Elektrische Versorgung und Verkabelung kontrollieren
- Kompatibilität mit vorhandenen Raumthermostaten
- Defekte Antriebe vor Ort tauschen
Dichtheit
- Sichtprüfung aller Verschraubungen auf Leckagen
- Druckprüfung des Verteilersystems
- Korrosionsgrad an Verteilergehäuse und Armaturen
- Zustand der Dichtungen und O-Ringe
Durchflussmengen
- Ist-Durchfluss je Heizkreis ablesen
- Abgleich mit berechneten Soll-Werten
- Funktion und Ablesbarkeit der Durchflussmesser
- Regulierventile auf richtige Einstellung prüfen
Ventilgängigkeit
- Alle Absperrventile auf Gängigkeit prüfen
- Entlüftungsventile kontrollieren und entlüften
- Festgegangene Ventile lösen oder tauschen
- Handverstellung der Stellantriebe testen
Wann lohnt sich ein Komplettaustausch?
Verteiler tauschen
Ein Komplettaustausch ist sinnvoll, wenn mehrere dieser Punkte zutreffen:
- Undichtigkeiten am Gehäuse, die nicht mehr abdichtbar sind
- Starke Korrosion, die die Stabilität beeinträchtigt
- Keine Ersatzteile mehr erhältlich (veraltetes Modell)
- Keine Durchflussmesser vorhanden, nachrüsten nicht möglich
- Zu wenig Anschlüsse für geplante Erweiterung
Heizkreise erweitern
Wenn ein neuer Raum hinzukommt oder eine Fläche nachgerüstet wird, kann der Verteiler erweitert werden:
- Freie Anschlüsse am vorhandenen Verteiler prüfen
- Ggf. Verteiler gegen größeres Modell tauschen
- Neuen Heizkreis hydraulisch einbinden
- Stellantrieb und Thermostat für den neuen Kreis anschließen
- Hydraulischen Abgleich für alle Kreise neu durchführen
Was kostet der Heizkreisverteiler?
Oft reicht es, einzelne Komponenten zu ersetzen. Ein Komplettaustausch ist nur selten nötig.
* Alle Preise sind Richtwerte inkl. MwSt. Der tatsächliche Preis hängt von der Anzahl der Heizkreise, dem Hersteller und dem Montageaufwand ab.
Fragen zum Heizkreisverteiler
