Fußbodenheizung richtig einstellen
Die korrekte Einstellung von Durchflussmengen, Stellantrieben und Regelkurven ist der Schlüssel zu gleichmäßiger Wärme in allen Räumen. Viele Probleme mit Kaltstellen entstehen nicht durch Defekte, sondern durch falsch eingestellte Parameter.
Was wird eingestellt?
Eine Fußbodenheizung besteht aus mehreren Komponenten, die aufeinander abgestimmt sein müssen. Alle vier Bereiche werden geprüft und bei Bedarf korrigiert.

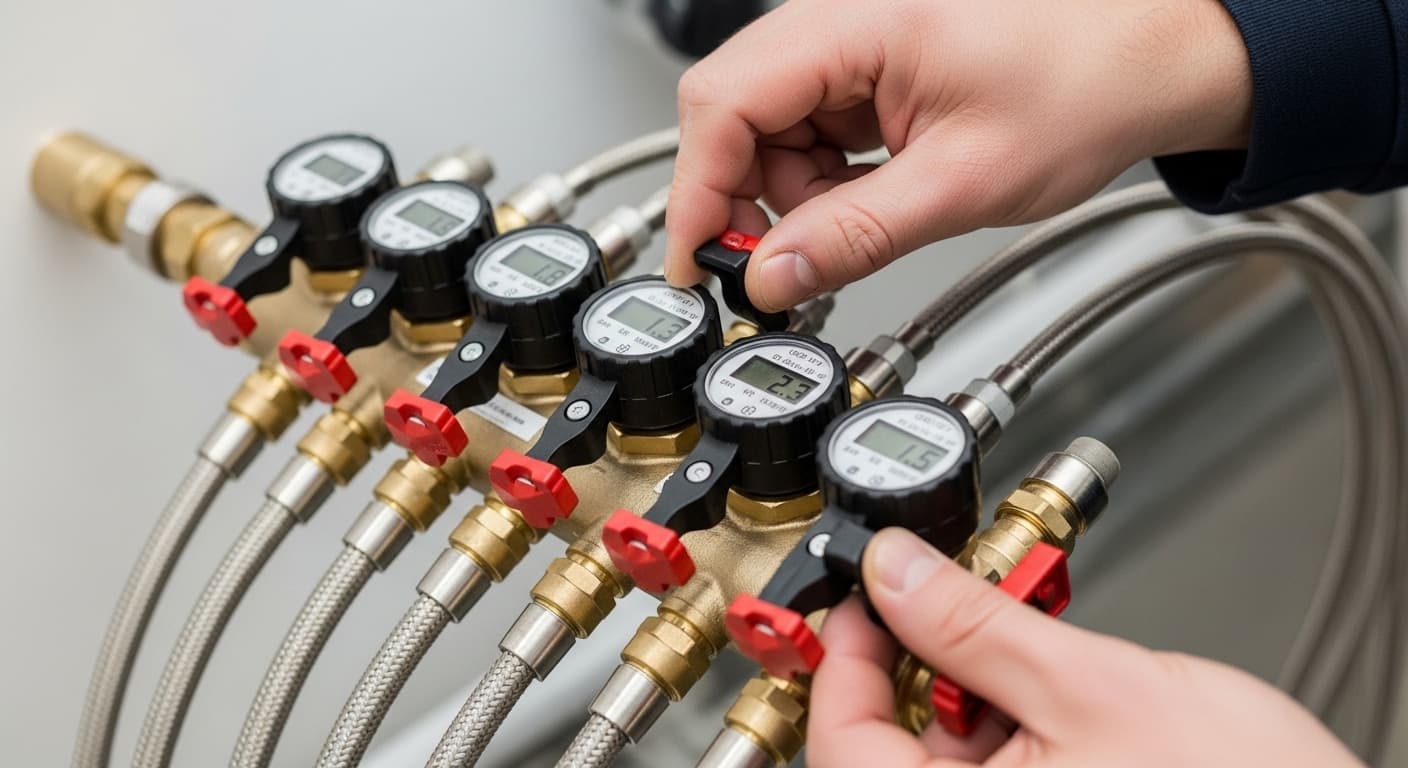

Durchflussmengen am Verteiler
Die Regulierventile (Drehkappen) steuern, wie viel Wasser durch jeden Heizkreis fließt. Ohne Abgleich bekommen längere Kreise zu wenig, kürzere zu viel Durchfluss.
Stellantriebe
Thermische oder motorische Stellantriebe öffnen und schließen die Heizkreise nach Bedarf. Defekte oder falsch montierte Antriebe blockieren ganze Räume.
Heizkurve am Wärmeerzeuger
Steilheit und Parallelverschiebung der Heizkurve legen fest, wie hoch der Vorlauf bei welcher Außentemperatur ist. Eine zu steile Kurve verschwendet Energie.
Raumthermostate
Die Solltemperaturen werden raumweise eingestellt. Falsch platzierte Thermostate in Zugluft oder direkter Sonneneinstrahlung liefern fehlerhafte Messwerte.
Durchflussmengen richtig einstellen
Sollwert am Verteiler
Die Differenz zwischen Vorlauf und Rücklauf zeigt, ob der Durchfluss korrekt eingestellt ist.
Wohnzimmer (1.500 W)
Bei 5 K Spreizung ergibt sich aus Heizlast und Wärmekapazität der benötigte Volumenstrom.
Kontrollmessung
Erst nach vollständiger Estrichdurchwärmung liefern Vorlauf und Rücklauftemperatur verlässliche Werte.
Durchfluss zu hoch
- Spreizung sinkt auf 2 bis 3 K
- Umwälzpumpe verbraucht unnötig Strom
- Hörbare Fließgeräusche im Verteiler
- Estrich kann Wärme nicht aufnehmen
Durchfluss zu niedrig
- Spreizung steigt auf 10 K oder mehr
- Raum bleibt kalt trotz offenem Heizkreis
- Ungleichmäßige Oberflächentemperatur
- Wärmemenge reicht nicht aus
Die korrekte Berechnung erfolgt im hydraulischen Abgleich nach DIN EN 12831. Ohne Berechnung stellt der Installateur nach Gefühl ein, was fast immer zu Unterversorgung einzelner Räume führt.
Typische Fehler
Diese Einstellfehler kommen in der Praxis am häufigsten vor und lassen sich in der Regel ohne große Kosten beheben.
- Alle Heizkreise gleich weit offen, kein hydraulischer Abgleich durchgeführt
- Stellantriebe defekt oder beim Einbau falsch montiert
- Heizkurve zu steil eingestellt, Vorlauftemperatur unnötig hoch
- Raumthermostat falsch platziert: Zugluft, direkte Sonneneinstrahlung oder Wärmequellen in der Nähe
- Heizkreise nicht entlüftet, Luftblasen blockieren den Durchfluss
- Durchflussmesser am Verteiler nie abgelesen oder eingestellt
Symptome falscher Einstellung
Einzelne Räume zu warm oder zu kalt
Deutlichstes Zeichen für einen fehlenden hydraulischen Abgleich oder blockierte Stellantriebe.
Fließgeräusche im Verteiler
Strömungsgeräusche entstehen bei zu hohen Durchflussgeschwindigkeiten durch falsch eingestellte Ventile.
Lange Aufheizzeit
Wenn der Boden Stunden braucht, um warm zu werden, stimmen Vorlauftemperatur oder Durchfluss nicht.
Hoher Energieverbrauch
Eine zu steile Heizkurve und überhöhter Vorlauf treiben die Heizkosten spürbar nach oben.
Stellantriebe und Heizkurve
NC (stromlos geschlossen)
- Standard in Wohngebäuden
- Ventil schließt bei Stromausfall
- Sicherste Variante
NO (stromlos offen)
- Ventil bleibt offen bei Stromausfall
- Verwechslung mit NC heizt dauerhaft
- Seltener verwendet, z. B. in Kühldecken
Richtige Steilheit
Fußbodenheizungen brauchen flache Heizkurven. Werkseinstellungen von 1,2 bis 1,5 sind für Heizkörper ausgelegt.
Niedrige Vorlauftemperatur
Die Parallelverschiebung passt das Temperaturniveau an. Zu hohe Werte verschwenden Energie und belasten die Bausubstanz.
Korrekt eingestellte Kurve
Systematisches Einstellen bei verschiedenen Außentemperaturen spart je nach Ausgangslage bis zu 20 % Heizenergie.
Festsitzende Ventilstifte nach der Sommerpause sind ein häufiges Problem. Vorbeugend die Heizung auch im Sommer gelegentlich kurz in Betrieb nehmen.
So stellen wir ein
Jede Einstellung basiert auf gemessenen Werten, nicht auf Schätzungen. Nur so ist ein dauerhaft gleichmäßiges Ergebnis möglich.
Bestandsaufnahme
Alle Heizkreise werden aufgenommen, Stellantriebe geprüft, Verteiler besichtigt. Thermostatpositionen werden bewertet.
Heizlastberechnung
Auf Basis der Raumflächen, Dämmung und Fensteranteile wird die benötigte Heizleistung je Raum ermittelt.
Einstellung Durchflussmengen
Die Regulierventile am Verteiler werden auf die berechneten Sollwerte eingestellt. Defekte Stellantriebe werden ersetzt.
Kontrolle und Dokumentation
Nach der Einstellung werden Temperaturen und Durchflüsse gemessen, verglichen und schriftlich dokumentiert.
